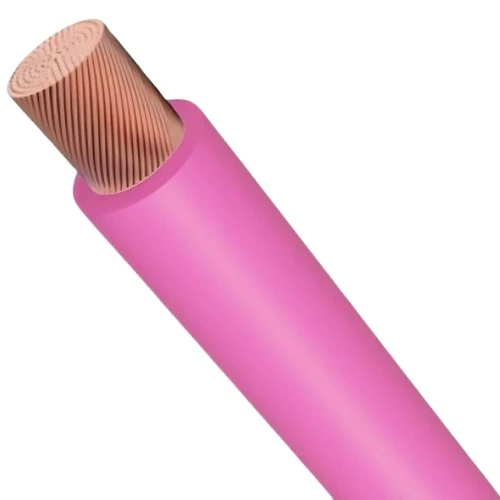

لفة سلك امريكي 600 فولت 14 AWG نحاس شعر عزل (PVC 105°C) زهري، طول 2500 قدم | كابلات الشرقية

لفة سلك امريكي 600 فولت 14 AWG نحاس شعر عزل (PVC 105°C) زهري، طول 2500 قدم | كابلات الشرقية

(560 عدد مشاهدات المنتج)

يوماتس

سلك كهرباء امريكي نحاس شعر (AWM)، مقاس 14 AWG، جهد 600 فولت، لون زهري، مصمم خصيصًا للاستخدام في التوصيل الداخلي للأجهزة الكهربائية المنزلية والصناعية، من انتاج شركة كابلات الشرقية.

متاح
 اتصل الآن

وصف المنتج

سلك كهرباء امريكي نحاس شعر (AWM)، من انتاج شركة كابلات الشرقية طبقا للمواصفات الامريكية UL 1015. معزول بمادة البولي فينيل كلورايد (PVC 105°C) مما يوفر مقاومة عالية للحرارة والرطوبة والزيوت والمواد الكيميائية. مصمم خصيصًا للاستخدام في التوصيل الداخلي للأجهزة الكهربائية المنزلية والصناعية مثل مكيفات الهواء والغسالات الأوتوماتيكية ومعدات التبريد وخزائن التحكم وتطبيقات البناء الأخرى. متوفر بألوان ومقاسات مختلفة بأعلى جودة وأفضل الأسعار لتناسب مختلف التطبيقات والاحتياجات.

  • نوع السلك: سلك امريكي AWM
  • الموصل: نحاس شعر
  • مادة العزل: (PVC 105°C) مقاومة للحرارة
  • الجهد: 600 فولت
  • المقاس (مساحة المقطع): 14 AWG
  • عدد الشعيرات: 41
  • الفئة: Class K
  • سماكة طبقة العزل: 0.76 مم
  • القطر الكلي: 3.60 مم
  • الوزن: 35 كجم/كم
  • لون العزل: زهري
  • الطول القياسي: 2500 قدم
  • المعايير: UL-1015, UL 758, UL E505934
